●主要特點與適用范圍
KZ-300F無線測溫、定氧、定碳系統是在本公司KZ-300E測溫、定氧、定碳儀基礎上的升級產品。汲取多年來工業現場經驗，并結合當今無線傳輸技術，完全替代現場補償導線的使用，滿足冶金工業現場生產工藝要求。系統由無線定氧槍（KZ-300FQ）、無線定氧大屏幕顯示器（KZ-300FP-305DM-4）、無線測溫、定氧、定碳儀（KZ-300FB）和報警燈箱（KZ-3BJDX-A）四部分組成。
溫 度 1100℃～1769℃，分辨率為1℃（S分度或R分度）
定 氧 -300mV～+500mV，分辨率為0.1m（折算到輸入端）
定 碳 0.000%～1.999%
溫 度 ±1℃
定 氧 ±1mV（折算到輸入端）
定 碳 ±1℃（折算到結晶溫度，部分型號具備）
工作溫度 0℃～55℃ 相對濕度≤85%
存儲溫度 -25℃～70℃ 相對濕度≤95%

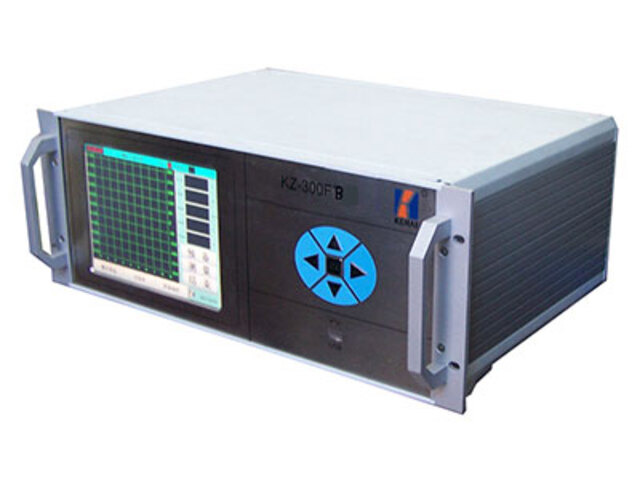

KZ-300FB無線測溫、定氧、定碳儀
顯 示： 彩色觸摸顯示屏
標配接口：
1、狀態接點輸出
2、單組4～20mA（1路輸出溫度值，1路輸出氧活度）
3、單組BCD碼輸出（1路輸出溫度值，1路輸出氧活度）
4、單路標準25針串行接口（RS485/RS232）
5、單路標準25針并行接口
6、雙路標準USB2.0接口
7、單路標準RJ45以太網接口
供電電源： AC220V±10%、50HZ±5%
重 量： <10Kg
尺 寸：
※ 外形尺寸：
483mm×180mm×360mm（寬×高×深）
※ 開孔尺寸：
451mm×181mm（寬×高）
圖一 開孔尺寸圖
KZ-3BJDX-A報警燈箱
三色狀態燈 綠、黃、紅
訊響器 喇叭（紅燈亮起時響）
●系統安裝示意圖及效果圖
|
|
|
|
無線測溫、定氧、定碳儀 | 無線定氧大屏幕顯示器 | 無線定氧槍 | 報警燈箱 |
●選型
無線測溫、定氧、定碳儀具體型號 |
KZ-300F | KZ-300F無線測溫、定氧、定碳系統 |
* | B | 無線測溫、定氧、定碳儀（選型終止） |
* | 空 | 標準配置（1路狀態接點；1組4-20mA;1組BCD碼；
2路USB；1路串行接口-RS485&RS232；
1路RJ45以太網口；1路25芯并行打印口） |
- X | 附加接口路數。X路信號輸出（X代表1.2.3……，一路可以不寫） |
| 注：接口路數選擇請看上面括號備注 |
| A | 打印機（此為設備，不是接口） |
B | RS485 |
C | RS232 |
D | 20mA電流環 |
E | 同步串口 |
F | 4～20mA（按組加每組2路） |
G | 0～5V |
H | 帶隔離的BCD碼接口（1組：溫度、氧各一路） |
J | PROFIBUS接口 |
L | 三態狀態接點輸出 |
P | 其它接口(依據現場定做) |
注：具體技術指標和接口定義請參閱相關補充說明。 |
注：所有*均為必選項，附加功能選項前加“- ”，功能按順序連續標明。
例：完整的型號： KZ-300FB-AD2H3LJ表示1臺標準接口配置的KZ-300FB無線測溫、定氧、定碳儀，外加1臺打印機，1路20mA電流環接口；2組BCD接口；3路三態接點信號輸出；1路PROFIBUS接口。 |
無線測溫、定氧、定碳儀 備件型號 |
KZ-BJ-300FB | 無線測溫、定氧、定碳儀備件 |
* - | DY | 電源 |
A | 打印機 |
B | RS485模塊 |
C | RS232模塊 |
D | 20mA電流環模塊 |
E | 同步串口模塊 |
F | 4～20mA模塊 |
G | 0～5V模塊 |
H | 帶隔離的BCD碼接口模塊 |
J | PROFIBUS接口模塊 |
L | 三態狀態接點輸出模塊 |
P | 其它(依據現場定做，可用漢字注明) 模塊 |
注：所有*均為必選項。附加功能選項前加“- ”。
例：完整的型號：KZ-BJ-300FBF表示1塊適用于KZ-300FB型無線測溫、定氧、定碳儀的4-20mA模塊。 |
無線定氧槍具體選型 |
KZ-300F | 無線測溫、定氧、定碳系統 |
* | Q | 無線定氧槍 |
* | N | 內置式 |
K | 捆綁式 |
Z | 配自動槍或副槍（選型完畢） |
| * - | S | 鉑銠10—鉑 |
R | 鉑銠13—鉑 |
B | 鉑銠30—鉑銠6 |
* | G | 耐熱型 |
H | 特耐熱型 |
* | 1 | 手動槍 |
2 | 自動槍 |
* - | X | 總長，含手把 |
m | 單位 |
附加功能（非必選項） | -Z□□□ | 非標準型式（方格填入數字） |
注：所有*均為必選項，附加功能選項前加“- ”。
1.定氧槍長可為3m、3.5 m、4 m、4.5 m、5 m……；
2.槍桿分為兩截（標準前截1.2m為Φ16mm無縫鋼管，后截為Φ26mm無縫鋼管；特殊請注明前節長度，后節（含手把長度）長度為總長減去前節長度）
例：完整的無線定氧槍型號：KZ-300FQK-SG1-5m（特殊前節，前節2.4m） |
無線定氧槍備件型號 |
KZ-BJ-300FQ | 無線定氧槍備件 |
* - | N1 | 手把 |
N2 | 定氧槍前節，Φ16mm，長度1.2米，特殊文字注名 |
N3 | 后節，Φ26mm，按需加工 |
KTS | S型捆綁式無測定氧槍主體 |
KTR | R型捆綁式無測定氧槍主體 |
KTB | B型捆綁式無測定氧槍主體 |
NTS | S型內置式無測定氧槍主體 |
NTR | R型內置式無測定氧槍主體 |
NTB | B型內置式無測定氧槍主體 |
ND | 電池（內置式） |
KD | 電池（捆綁式，配自動槍或副槍均按此選型） |
注：所有*均為必選項，附加功能選項前加“- ”。
例：完整的型號：1塊KZ-BJ-300FQ-KD表示1塊適用于捆綁式（或配自動槍或副槍）
無線定氧槍的電池。 |
注：具體技術參數以產品出廠說明書為準。如有技術變更，恕不另行通告。
