1.簡述
KZ-300FBX便攜式測溫，定氧、定碳儀是在KZ-300F無線測溫定氧、定碳儀的基礎上由我公司推向市場的產品; 它采用工業用彩色觸摸顯示屏，具有工作溫區寬、使用壽命長、超大視角及極強的現場適應性。儀表可配用快速測溫熱電偶，快速定氧探頭、結晶定碳樣杯、連續測溫探頭、連續定氧探頭對液態金屬進行測量。測量中可動態顯示測量曲線，并可存儲和再現歷史曲線。該儀器用充電電池供電，是移動式測量設備，可方便地用于多點移動測量，現場維護，現場定氧實驗。
2.主要技術指標
2.1測量范圍：
溫 度 1100℃~1700℃，分辨率為1℃（S、R、B分度）
定 氧 -300mV~+500mV，分辨率為0.1m（折算到輸入端）
定 碳 0.000%~1.999%
2.2測量精度：
溫 度 ±1℃
定 氧 ±1mV（折算到輸入端）
定 碳 ±1℃（折算到結晶溫度，部分型號具備）
2.3使用條件：
工作溫度 0℃~55℃ 相對濕度≤85%
存儲溫度 -25℃~70℃ 相對濕度≤95%
2.4輸出信號：
2.4.1出廠標準配置：
標準USB2.0接口
標準RJ45以太網接口
標準RS232接口
2.5電 源： AC 220V±10% 50Hz±10% 功耗<200W
2.6重 量： <5Kg
2.7其 它： 符合SJ2075-82~SJ2080-82標準中二類儀表中各項規定
2.8尺 寸
※ 儀表為便攜式
※ 外形尺寸：
483mm×180mm×360mm（寬×高×深）
2.9前側面板說明：

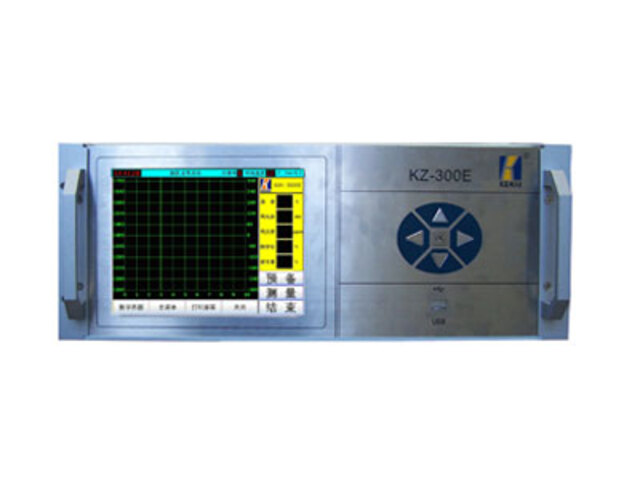

KZ-300FBX前面板圖
KZ-300FBX側面板圖
現場示意
具體安裝使用方法
無線定氧槍（KZ-300FQ）：
內置地址撥碼，可以設置自身站號。站號地址可設置1-15。
內置震動開關。使用前必須先振動，使槍尾外掛的捆綁裝置上的LED燈亮起，表示設備通電正常，可以使用了。之后的使用方法（插接定氧頭，持槍進入鋼水，測量結束提槍等）和有線定氧槍的使用方法一樣。注：應保證外掛的捆綁裝置的清潔，干燥，不受強烈輻射和打擊。
定氧槍和無線測量裝置通過雙插頭連線連接。定氧槍插頭定義和無線測量裝置定義如下圖：
無線定氧槍校驗和標定：
KZ-300FQ系列無線定氧槍是精密測量儀表?？稍谝苯鸸I現場的惡劣環境中長期使用，應注意不得超出說明書中所規定的工作環境和存儲條件。 儀表應每年校驗一次或經長途運輸后進行校驗。
◆ 準 備
使用精度優于或等于0.05%的電位差計做信號源,如果信號源精度不夠,可用5位半以上的數字電壓表監視信號源,以數字電壓表的讀數為準。
振動無線定氧槍,使定氧槍處于接通電源狀態，此時電源&標定指示燈（紅）顯示常亮狀態。
◆校 驗
將信號源與定氧槍槍頭連接。（用2個電位差計做信號源分別送溫度和氧電勢）
將水銀溫度計放置在無線定氧槍主體附近，進行冷端環境溫度測量。等待溫度平衡后，讀取水銀溫度計指示的冷端溫度，并從分度表上查出對應的溫度毫伏值E補。
將氧電勢電位差計工作電流標準化后，開關拔到輸出位置。
將溫度電勢電位差計的工作電流標準化后，將開關拔到輸出位置。
觀察測量結果顯示，如果誤差均在允許范圍內，則可認為儀表在全量程范圍內準確度是合格的。如果發現超過允許誤差，可以對儀表進行標定調整。
在儀表的有效測量范圍內應至少抽驗三點（高、中、低）
◆ 標 定
將外掛裝置和定氧槍補償導線分離，將信號源加到無線定氧槍外掛裝置的信號接口線上；
信號輸入點處兩極短路，使測溫表顯示藍燈亮和冷端溫度。
使信號源輸出氧電勢信號+100 mV，輸出溫度電勢標準狀況下1600℃信號（S分度應輸入16.777 mV，R分度應輸入18.489 mV, B分度應輸入11.263 mV）。
按下標定按鍵，保持幾秒以上，觀察機芯外壁的“電源&標定指示燈（紅）”從長亮狀態變滅，然后松開按鍵，顯示燈進入閃爍狀態，等“電源&標定指示燈（紅）”停止閃爍，回到長亮狀態，表示標定完成。
對標定好的無線定氧槍進行檢驗，在儀表的有效測量范圍內至少抽驗三點（高、中、低）。如果誤差均在允許范圍內，則可認為儀表在全量程范圍內準確度是合格的。如不合格，可以重復標定過程至合格。
3.用戶操作界面
KZ-300FBX的所有操作均由儀器面板上觸摸屏及圖形中數字鍵盤完成。
等同于鼠標, 結合屏幕中數字鍵盤, 可執行全部用戶操作
數字鍵0~9, 負號, 小數點鍵用于輸入參數。
刪除鍵 用于清除, 修改所輸入的數值。
數字鍵盤OK 用于確認存儲所輸入的數值。
4.工作界面
KZ-300FBX有兩個工作界面：數字界面和圖形界面。圖形界面顯示測量過程中溫度和氧信號的變化曲線、測量的結果以及平臺的位置和波動值，它還顯示測量過程中預備、測量、結束的三個狀態、冷端的溫度及時間。數字界面顯示測量的結果、測量過程中預備、測量、結束的三個狀態，冷端的溫度及時間。圖形界面和數字界面以及主菜單的切換可通過圖中標明的按鍵實現。
圖形界面
簡要說明：
同）
當前時間欄：實時顯示當前的系統時間。
系統采集到的溫度和氧毫伏變化過程的曲線，水平軸為時間，垂直軸為溫度和氧。每次測量結束后，曲線上會有兩組“□”標記用以標明溫度曲線和氧毫伏曲線的平臺，用以顯示溫度和氧毫伏的最終結果，使畫面有更好的可觀性。
測量結果欄用于顯示測量的結果，波動值及測量的品質。當溫度和氧的PPM值顯示“----”時，說明溫度的波動已經超出了正常的范圍，測量為失敗。
狀態顯示：當定氧槍上沒有插偶頭時，三個狀態燈均不亮。當定氧槍插上偶頭并與槍接觸好時，三個狀態燈中的綠燈亮，其余兩個燈均不亮。說明測量前的準備工作已經作好了。當定氧槍插入液態金屬中時，中間的黃燈亮，其余燈滅。若此時偶頭斷了，則所有燈滅，應馬上提定氧槍。當達到測量時間時，紅燈亮，其余燈滅。說明測量過程結束，應馬上提定氧槍。
環境溫度：冷端溫度。
數字界面
5.主菜單和子菜單
5.1主菜單：
開機后，主機進入圖形界面，按”數字界面”鍵后，屏幕切換到數字界面，按主菜單鍵，屏幕進入主菜單，主菜單如下：
點擊觸摸屏菜單選項直接進入子菜單。
5.2口令：
當用戶選擇主菜單中的1~5項時，屏幕顯示口令界面，此時用戶必須輸入正確的口令（系統出廠時口令為“1234”），否則后面的操作無法進行?？诹钣蓴底肿址M成，用戶可用數字鍵輸入，再按確認鍵確定；若用戶輸入的口令不正確，顯示密碼錯誤提示。
觸摸屏操作
直接點擊數字鍵盤數字鍵輸入口令, 最后點擊”確定”鍵。
5.3子菜單：
5.3.1 測量參數選項菜單：
觸摸屏操作
在觸摸屏幕上用手指點擊某參數選項或點擊輸入框以選中該選項, 點擊數字鍵或刪除鍵為該輸入修改數字， 依次所有選項輸入修改完后, 點擊數字鍵盤OK鍵確認存儲數據。點擊“返回”, 退出該菜單。
修改參數的方法請參考 5.3.1
5.3.2 公式選項菜單：
在此菜單下，點擊某選項。
a．定氧公式
用戶可根據所用探頭的類型選擇相對應的公式
觸摸屏操作
點擊某一公式以選中該公式
b．碳含量計算公式
Log %C=f1+f2/T+f3×log a(o)
修改數據方法請參考 5.3.1
c．定鋁公式菜單
觸摸屏操作
點擊某一公式以選中該公式。
d．結晶定碳樣值輸入
此菜單中可修改折線法定碳拐點值。
觸摸屏操作
在觸摸屏幕上用手指點擊某參數選項以選中該選項, 點擊數字鍵.或刪除鍵為該選項輸入修改數字. 依次所有選項輸入修改完后, 點擊數字鍵盤OK鍵確認存儲數據. 點擊“返回”，退出該菜單。
瀏覽鍵盤操作
e．結晶定碳計算公式
在此菜單下，點擊默認參數(1)或(2)，系統將選擇該默認參數。
修改數據方法請參考 5.3.1
在此菜單中可修改結晶定碳公式中相應參數。
5.3.3系統參數選項菜單
修改數據方法請參考 5.3.1
5.3.4 輸出選項菜單：
輸出選項菜單
觸摸屏操作
每次點擊BCD碼輸出, 4-20mA輸出, 或打印輸出, 其狀態變化由ON到OFF為無輸出, 由OFF到ON為有輸出。
PROFIBUS DP ADDRESS： 修改數據方法請參考5.3.1。
當4-20mA輸出為OFF時，如需要有4-20mA輸出，則需點擊“4-20mA參數”按鈕, 進入4-20mA輸出畫面。
修改數據方法請參考5.3.1
5.3.5 歷史數據分析菜單：
觸摸屏操作
修改數據方法請參考5.3.1
點擊數字鍵盤OK鍵輸出所選定時間范圍歷史數據列表。
觸摸屏操作
單點擊所要分析的歷史數據條目, 雙擊該選擇條目, 稍候彈出歷史曲線顯示窗口, 分析結束后點擊返回鍵退出。
6.結晶定碳設置
6.1進入主菜單。
6.2選中系統參數選項菜單。
6.3在系統參數選項菜單中切換系統狀態到結晶定碳狀態。
結晶定碳測量界面
6.5結晶定碳特別提示
請使用精密級補償導線連接定碳杯與儀表并合理安排儀表與定碳杯位置布局，使補償導線盡量縮短，以減小測量誤差。
7.標準配置硬件組成
信號接口功能說明
異步串行通訊接口，兩線制傳輸，傳輸距離100米。傳送內容為KZ-300FBX 的測量結果，包括溫度、氧活度、折算酸溶鋁、折算碳值四個參數。
可配接通用USB2.0接口設備，如打印機、USB盤等。
可連接標準以太網, 接入用戶數據網絡, 可在主控室顯示儀表畫面。
8.無線定氧槍安裝方法
無線定氧發送器為捆綁式，使用本公司提供的適配電纜可方便地連接客戶現有定氧槍，如有連接插頭不一致，可更換插頭。
9.定貨須知
我公司本著用戶**、質量至上的宗旨，竭誠為各位新老用戶提供完善的服務。用戶在定貨時，必須仔細閱讀該說明書，注明分度號，若用戶有特殊的要求可同我們商酌，共同解決問題。
